弱电系统综合布线技术注意事项

弱电系统综合布线技术注意事项


        现代家庭装修中弱电系统已经成为至关重要的系统之一，试问你的生活能离开网络、电话这些玩意吗？不能吧？那么综合布线就是你要重点考虑的对象了，同时给大家说说目前一些简单的智能家居系统，这也是现在普及度越来越广的接受度越来越高的系统！
       家庭综合布线系统是指将电视、电话、电脑网络、安防报警装置等系统进行集中控制的电子系统，即家庭中由这些线缆连接的设备都可由一个设备集中控制了，以前它们是“各自为政”的。因为它们与强电不同传输电压不高（一般在12V左右），故像这类线缆组成的系统被称为弱电布线系统。一般的综合布线系统主要由弱电箱、信号线和信号端口组成，如果将综合布线系统比作家居的神经系统，信息接入箱就是大脑，而信号线和信号端口就是神经和神经末梢。信息配线箱的作用是控制输入和输出的电子信号。信号线传输电子信号。信号端口接驳终端设备。

家庭智能化的实现，第一步就要进行家庭布线的基础设施建设。家庭信息接入箱是继水、电、气之后的第四大家庭基础设施，全面管理家里的电话、宽带、电视、安防等弱电线路。如果没有家庭综合布线，再大再好的房子都称不上是信息化的现代住宅。

       家庭综合布线是前期隐蔽工程的至关重要的一环，做完了就没法改了，所以一定要重视，哪怕我预算不多，我可以在家庭影院、电视机等电器方面妥协下，省点钱也要做好隐蔽工程，电气设备后期可以换可以升级，墙里的线你怎么换？别说抽的动，我做到现在家里线最后能抽的动的寥寥无几。

      首先我们说线材，弱电线材品牌总类也非常多，对于一些要装修的人来说选择起来也颇为吃力，很多家庭装修用的线材是熊猫的，其实熊猫的线材也还不错，但现实中很多现实中用的熊猫线都是假的，我们做这行的看的出来，不做这行的可能就当真线用了，结果可能是几年以后出现问题而无法查找原因（线要是中间老化断了你找起原因来就头大了），个人觉得在弱电线材里秋叶原还是个不错的牌子，只做弱电线材的秋叶原做出来的线质量还是可靠的，本人在上海也是见证了秋叶原从不知名的牌子到现在的热销弱电线材的过程，家庭装修里用到的几种线缆，网线、电话线、电视线这三种线是最基本的弱电线缆，也是家家户户必备的，网线一般家庭都是使用超五类网线，有些蒙人的拿五类线来充数，五类线标识是CAT5用于百兆以下网络，超五类标识是CAT5E用于百兆以上网络，还有更好的六类线CAT6，中间有十字屏蔽龙骨，线也更粗，但一般家庭用超五类足矣，问题怎么辨别网线的好坏呢，我如果和你说超五类线线芯直径是0.51mm；线缆直径5mm，五类线又是多少多少，你觉得你能分辨的出吗？我想绝大多数都分辨不出来，我们自己都不这么分，线拿手上一打眼再拨皮看一下心里就有数了，所以你要想分辨的明白，最简单的办法就是去品牌线缆的经销处弄一小段回来比着来，不怕不识货就怕货比货不是没道理的，在这里简单说下要点，1、看线材外皮标识，劣质网线标识模糊不清晰一看就有种不上档次的感觉且容易擦掉；2、剥掉外皮看里面的线对，正品线材线对的颜色印刷清晰，而劣质线材的线对颜色很可能印刷模糊甚至脱色；3、解开线对将线芯随意折个角度，观察线芯是否有很大的回复，有的话这线就不好用了，估计铜芯细的可怜都是塑料。好的网线是可以随意曲折且不易折断的，你折90度就是90度，折45度就是45度。一般通过这三点再加上和正品网线的对比基本就能识别出来了，电话线基本和网线是一样的比较方法，只是考虑到数字电话选择电话线要四芯的，有些有条件的家庭用网线代替电话线，说是网线有4对断了还有的换，其实也没有这个必要，劣质线材用什么线最后都要出问题，用好线材就不会有这个顾虑，真要那么容易断，电话坏了你换对线，那网络不一样跟着断?网络断几根怎么接？虽说网线也就用4根线，多断两次不也就完了吗。我负责弱电设计的家庭从来没出过这样的问题。还有电视线，质量主要看线芯就是铜芯的粗细，相比正品电视线太细就不行了，另外发泡塑胶套外的屏蔽层应该要有两层铝塑膜与两层金属网，这样收看电视信号质量才有保证。当你的线材选择好了，剩下要选择一个比较大的弱电箱，弱电箱是相对于强电箱来说的，就是你家里的弱电管理中心，这里说下，一般来说你买房子开发商留下的弱电箱可以换掉了，因为实在太小了，看看下图，这样一个弱电箱表面看着整整齐齐的，很好看不是？但是这样的弱电箱对于弱电后期整理来说真的是很难下手，你有那么多的网线、电话线特别是电视线（又粗又硬）需要理的很整齐，然后连接各个设备，这样的弱电箱算上后面的空间基本没有什么余地来整理线路，结果就是你要费很大的力气整理，勉强刚刚放好，后面还不能出问题，出了问题，你又会发现维护起来无处下手，动这里就会碰到那里，牵一发而动全身，这显然不合理，正常情况下按照这个图中的配置，它的弱电箱应该要大起码三分之一，留出足够空间来整理线路，这样无论是前期连接设备还是后期维护都是比较轻松的，同时如果不介意弱电箱里的设备可以不使用模块化的，模块化设备主要是整齐美观但价格也更高，路由等可以直接使用TPlink之类的也是可以的，

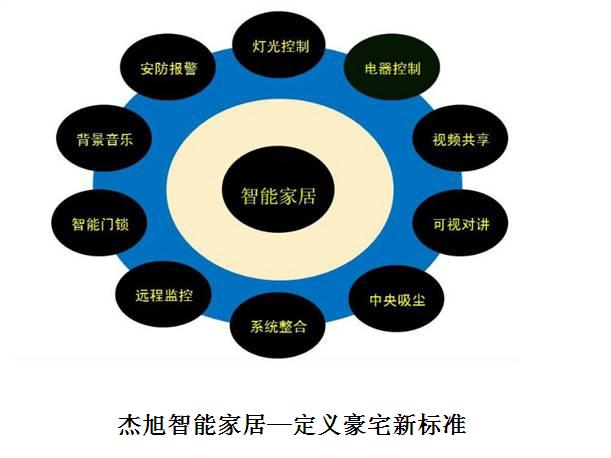

      我们再来说说家庭中的智能家居系统，可能很多人觉得这些离自己还太过遥远，诚然真正的中控智能家居系统不是人人都玩的起的，手机打个电话让家里的电饭煲煮饭；洗衣机洗衣服，身在国外也能随便控制家里任何一盏灯的亮灭，想要将家里所有的弱电系统做进中控做成真正的智能家居系统少说也要十几万的费用，这不是谁都做的起的，但论其中一个个单独的系统，其实造价远远没有那么高，相反选择合适的单系统很可能还节约了你的资金、增加了你的生活情趣、提升了你的装修档次等，而这些花费可能总共才几千元，是不是很值呢？

       背景音乐系统：我感觉到现如今大家越来越重视居室装修的舒适性和文化品位，家庭背景音乐逐渐成为现代装修中的“新宠”。试想当你拖着疲惫的身躯泡进温暖的浴缸时；当你周末休息躺在宽大的软床上赖床时；当你在厨房烹煮煎炸时，当你和家人在餐桌上一起用餐时，悠扬的背景音乐轻柔地穿梭徘徊在房内，让任何需要的地方都能听到美妙的背景音乐都可以让您感受到在温暖的家中享受到的那份惬意与舒适。现在市场上的家庭背景音乐系统品牌很多，向往、知音、音丽士等等，他们的大致连接结构都是一样的，①分体机：首先是一台定阻的背景音乐控制器（注意是定阻的，这样才能有比较优质的音乐效果，反之如果是定压的主机，那么我们就尊称为广播喇叭，就像地铁里喊话找人的那种，显然那种音响系统效果差强人意）一般嵌入式装在墙上，美观也有档次，从这个主机里排音箱线到喇叭处，一般家里有吊顶，所以这些喇叭基本都是选择吸顶喇叭，商场里大家应该见过天花板上的吸顶喇叭吧，不过喇叭也要定阻的，牌子像惠威、丽音士都是不错的，主机里是要接零火线电源的，另外可以排音频线用于外接音源如DVD等，这类背景音乐主机在音源选择上也很灵活，普遍的SD卡、USB、收音机、外接音源基本都考虑到了，这样一套单区域背景音乐系统花费总共也就一千多块，但却可以提升新房的装修档次，还可以享受几十年的悠扬的背景音乐难道不值吗？②主机式：一般由一台定阻功放音乐主机作为整个家庭的音源控制中心，然后家里每个区域（这个区域的概念可以自己划分，例如主卧一个区域、主卫一个区域）都会有一个液晶控制面板和吸顶喇叭，每个区域由该区域的液晶分区控制面板控制，而每个分区面板与音乐主机相连，这样的主机式背景音乐系统比较适合家里区域比较多的房型，例如复式或者别墅等，这类产品一般如音丽士、泊声、奥斯迪等比较不错，造价在1万到3万之间。就我看来背景音乐系统是目前家庭接收程度最高也是性价比相当高的一款智能家居系统，因为的确很享受嘛。上海一般3房左右的家庭考虑1到2套分体式背景音乐就基本满足需求了，试想下两三年后的情景吧，那时背景音乐可能是家庭装修必定考虑的一个元素了。

       影音共享系统：这个是3房及以上家庭必做的系统，你没做只能说要不是你没了解到这块，要不就是你没了解清楚它的用处。现在家庭里电视机是在普通不过的电器了，一家要买好几个，以前电视弄个电视分配器就可以好几台电视看了，但现在随着3网合一，以后都是机顶盒了，一台电视对应一个数字机顶盒，意思是现在电视直接接受数字信号不行，要通过机顶盒转换下给电视，就是数字信号过来我们通过机顶盒再转换成模拟信号观看，先不管这些措施是不是吃饱了撑的，现实情况是，你有几台电视就要买几台机顶盒，不光电视这样，生活中你是否有这样的困惑，我的DVD、IPTV、卫星电视***都是放在客厅的，在客厅看没觉得什么，回到主卧躺床上时想看下IPTV什么的发现没办法看还是得回到客厅。。。这就是现在很多家庭生活不方便的真实写照，怎么解决呢，给每台电视配一个机顶盒、一台DVD、一台卫星***？如果都是中档次的产品估计费用算下来也要接近万元，更何况接那么多设备我要付多少倍的年费、维护费？每个电视机那里又都是线路一大堆一团糟，有需求才有市场才有有人会去想法解决，影音共享系统就是专门针对这种情况而被研发出来的，市场上的品牌有智慧家、雅加达、泰菱等，业内称其为交换中心、AV矩阵，它们功能很实在，就是将你家里所有的AV信号源（这里可以是你的各种机顶盒、DVD、甚至监控等）共享给家中的每一台电视观看，每一台电视那里都可以任意选择观看信号源并且远程遥控，这样你不管是在客厅还是回到主卧都是想看什么看什么，不用以客厅为据点了，家居生活的现代化感觉更浓了，一套设备全家共享，大家也不用都挤在客厅抢遥控器了。这里给大家介绍下这种共享系统的3个牌子，1、智慧家：目前模拟方案中最好的解决办法，布线结构非常简单，只需要一条超五类网线即可实现，强烈建议，费用（设备、人工）总共才一千多元；2、雅加达：该类产品是比较老式的布线结构，需要专门的AV线材和信号线来构建共享网络，结构比较复杂，线材成本高，并且后期焊接莲花接头非常繁琐，这是几年前用的一种共享方式，现在基本不建议用这个繁琐的设备；3、泰菱：英国泰菱是高清共享的领导者，如果你的要求高，需要HDMI全高清的共享网络，那么泰菱是首选，相对于前两者来说功能基本一致，只不过是全高清的共享网络，效果绝对不一般，价格也相对高一些，一般来说造价在7000元以上，但不管用哪种共享方式，对比下买多台DVD、机顶盒；交多台年费，哪个划算一目了然，这是用脚都能想的清楚的事情。影音共享是现在家庭装修中重点考虑的元素之一，毕竟花费不多但便利却非常的大。装潢设计师介绍给我的客户，我都会建议他们使用该系统，客户也是100%接受！

       智能灯光系统：智能灯光系统就是将你家里的所有灯开关换成专用的智能灯开关，外观和普通灯开关没什么区别，背部接线也没什么大区别（相对于传统开关来说可能就是多了一根零线），你可以将其当成普通开关来用也一样好使，但它的灯开关加入了无线控制模块，通过配套的遥控器或者移动液晶触摸屏可以无线控制家里任何一盏灯的开关，也可以设定家中灯光的一些场景例如会客模式灯光全部亮起；电影模式灯光慢慢熄灭等，还可以通过网络主机实现远程电脑、手机控制，品牌有TTK、GKB、尼科等众多品牌（该类品牌实在太多，良莠不齐，有待市场净化）但此系统一般的家庭承受起来还比较吃力，造价在几万至几十万不等，一般在复式房，别墅等大型房屋中使用比较多，每天你晚上睡觉和出门可以通过遥控器的全关功能关闭家里所有的灯光而不必一间间屋子去关灯，回家进门可以通过放置在门口的手持液晶面板打开家里的任何一盏灯，其实像这样的系统非常适合老人与小孩操作，缺点就是造价太高，性价比没有太大优势。但以后价格下来了这个系统还是很有前途的。目前主要是高收入人群考虑，毕竟灯光对于家庭装修来说是一个非常重要的元素，随着不同灯光场景的变换也让家庭装修档次提升了不止一个数量级。

         除此之外还有电动窗帘系统（目前好点都是内置电机、螺旋传动的）、安防监控系统（主要用于别墅，可以取证）、门禁对讲系统（主要用于别墅）等，但因为这些产品一般家庭中很少用到故暂不讨论了，有需要了解的朋友可以另外交流，总结一下家庭弱电布线及智能家居系统的注意事项吧;

        弱电线材千万别图便宜，免以后出问题都没办法补救。布线一定全部按照星型布线，就是每一根电话线、电视线、网线单独到弱电箱，决不可串接，与强电距离问题上，个人感觉由于房型、设计、施工等因素很难做到很规范的，在这里注意强弱电绝不走一根管子、绝不交叉走线基本就可以了，不会有问题(你家不是实验室，没那么复杂的电磁环境要求），距离能控制在强弱电间距20cm以上更好。弱电箱的选择尽量在满足家居要求的基础上再选大一号的，一是方便以后升级；二是以后检修维护都很方便，不至于很拥挤不好下手，弱电模块基本没什么问题，只是路由模块如果不介意可以选择像TPlink这样的成品路由，价格相比模块路由会低很多，只是没有模块的整齐美观，无线路由器不好放在弱电箱里，信号会受到阻隔。

        一般客厅电视那里也是设备集中的地方，电视接口多留个用电视线排阳台外去，以后如果要接卫星电视就不用走明线；网口最少留三个，一个接IPTV、一个接卫星电视、还有个接现在比较流行的HTPC，或者你喜欢的游戏机也行啊，这样不至于以后买了设备却没接口。

      家中一般客厅沙发边上、床头都应该留电话、网络双口面板，以后会很方便（这个也酌情而定因人而异），一般放置在沙发、床头的右侧，除非接电话的是左撇子那就另说。多留网口接设备比较方便，某些口可以接无线路由构建家庭无线局域网。

      有些家庭喜欢将客厅的DVD等设备集中放在沙发边上专门的设备柜内，这样方便自己换碟与操作同时客厅电视柜那里而已会非常清爽看不见多余的设备，这时除注意将该留的网口，卫星接口统统移到后方设备处外还要注意这些设备与电视之间要排一些连接线进行连接，不然怎么看呢，一般我们注意排四根线就可以了。

      HDMI连接线：用于连接高清DVD、高清播放机等带有HDMI输出的播放设备，HDMI是现今必备的元素之一了，想看全高清非要不可。

      VGA连接线：用于连接笔记本等带VGA输出的设备，可以实现电视电脑简单连接，当然你的笔记本有HDMI更好，但备着不是坏事情。

        音视频连接线：AV接口还是相当普遍的，IPTV、卫星***都需要用的，如果有几个设备都是AV口，建议使用AV切换器而不要多排几根AV线或拔来拔去，多排线现在电视一般没那么多AV输入接口，拔来拔去麻烦也伤接口，三四个设备接进四进一出的AV切换器不是很方便吗？
      色差连接线：用于连接像WII游戏机之类带有色差输出的设备。
        一般这四根线可以全面照顾现在的电子设备了，至于DVI、S端子要么是淘汰的，要么是太低端的基本就不用考虑了。注意的是HDMI线等成品线排线时让工人师傅将接头包好，施工现场很混乱弄坏了整根线就拜拜了。

      家庭环绕布线，就是5.1布线，这里用好点的音箱线，买家庭影院送的线等于没用，这里用线不多，买好点对得起自己，音质听得出来的，线径2平的2.5平的甚至单晶铜的都可以，当然如果你是觉得像怪兽、AQ也才凑合的话，就当我啥也没说，实木地板底下有龙骨，线走向和龙骨平行那很好排交叉的话就得在龙骨上开口子了。而地板铺设是到后期的事情，所以前期开槽环绕要是先排了拖在地上的部分拿pvc管先保护起来，这里主要是排沙发后面两个环绕音箱的线路。

       家庭背景音乐的安装，嵌入式主机的位置需选好，单区域背景音乐一般只带两只吸顶喇叭，喇叭接多了，音质会下降，严重的会损坏主机，区域选择上我们尽可能选择功能性相一致的区域，例如餐厅厨房组成一个区域、主卧主卫组成一个区域，将主机装在餐厅处，做菜时可以顺手用遥控器打开就有音乐了，做好菜家人一起用餐在餐厅又可以有音乐环绕。而如果餐厅一只喇叭，主卧装一只喇叭，那么你觉得主机装在餐厅合适呢还是主卧合适呢？还有吸顶喇叭，一般家庭都是吸顶喇叭，不占空间，也美观，但最好还是请木工师傅给你开好喇叭孔以便安装，只有他比较清楚龙骨位置，换别人开孔碰到龙骨了，你是锯掉还是不锯掉呢，即使铝扣板的也请工人师傅开好尺寸，同时注意开孔处吊顶上方的空间余量，不要吸顶喇叭到时装不进去就不好了，布线时音箱线在需要开孔的位置多留点，最少一米，以便安装时有足够的余量，线垂下来长点装喇叭也好装。至于背景音乐主机功能尽量选择带收音机、SD卡、USB直插的，音源选择灵活点你用起来才觉的方便，外接音源现实中用的比较少的。

      影音共享系统没有什么疑难，并且强烈建议做的，不用你不知道什么叫科技与便利
！

      最后再说下电脑连电视，这个貌似现在很多家庭都挺喜欢的，有些是用HDMI连接的；有些是用VGA连接的，也有更多人用专门的如智慧家HDMI互动宝连接的，很多人都要点对点，因为没有点对点的话可能文字会有一点点重影，液晶电视一般分辨率有1366×768和1920×1080，VGA最高可到1360×768，基本已实现点对点，实在不行你去下个PowerStrip软件来帮你设置，HDMI连接的话，只要电视支持1920×1080，那么很自然的也可以轻松实现点对点，现实中能不能实现点对点也和你的液晶电视有莫大关系，你的液晶电视驱动电路的支持点对点才行，如若你在卖场看的电视里图像可以全屏显示、调整横幅等那基本是可以点对点的，有些虽然没有这些功能但连接后可能不用设置自动就可以点对点的，如果你连接电视只是看看电影之类的只要不是看网页基本不需设置点对点，看网页等文字处理的话还是点对点比较好，另外显卡输出的图像为了应对电视过扫描的现象都做了预缩小处理，就是你经常看到电视的图像怎么不是满屏的原因，这个可以通过关闭显卡的缩放选项来解决，最后ATI系列显卡接HDMI线的话，声音可以通过显卡输出经由HDMI传给电视机，NVIDIA系列显卡目前需要在主板上接线实现声音通过显卡输出，好像新的N卡可以输出音频了，这里需要注意下，你如果是N卡的话，可以随HDMI线再排一根音频线用来接功放，个人觉得这样也比较好，试想我电脑接电视要看下载的大片啊，HDMI传输声音给谁？给电视吗？那有什么音效可言呢，我不如声音单独排音频线接给功放音效不知要好多少，HDMI传输无损数字音频给电视真是天大浪费，当然不排除有些高端功放，可以HDMI先接进功放再连接电视，可那些高端东西实在有点贵，预算不足的话还是排两根线来的实在。
