深入了解DVI接口

       DVI的全称为Digital Visual Interface，即“数字视觉接口”，DVI线接口的传输信号采用全数字格式，与之对应的是采用模拟信号的VGA线接口。在我们接触到的各类显示设备中，显卡和液晶显示器都采用了数字式的工作原理，而CRT显示器则采用模拟显示原理。这就意味着，显卡在为CRT显示器输送图形信号的时候必须首先将原始的数字信号转换为模拟信号，再通过专用的VGA接口将转换后的信号传送给CRT显示器。如果接受的一方是采用VGA接口的的液晶显示器，那么显示器还必须将VGA提供的模拟信号再次转化为数字信号方能正常显示。

    实际上，对于采用数字式工作原理的显卡和液晶显示器来说，采用VGA接口所经历的“数字→模拟→数字”的转换过程必然会对显示信号造成干扰和损失，显示效果自然也会受到一定的影响。而如果液晶显示器所使用的是DVI数字接口，那么在显示器和显卡之间则无需任何的信号转换，所获得的显示效果就具有更加真实的色彩、更加准确的精度以及更加清晰的画面。

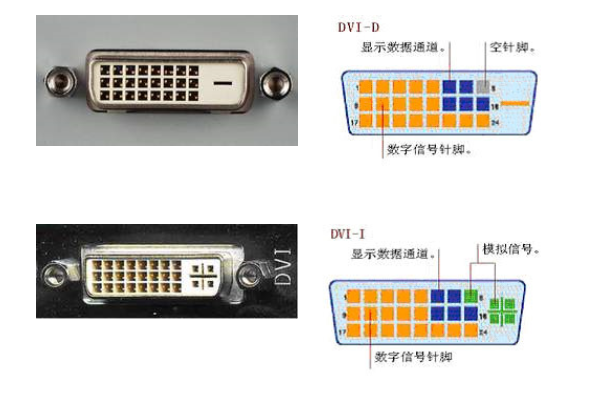

目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。不兼容模拟信号。另外一种则是DVI-I接口，能够同时兼容模拟和数字信号，大家可以通过转换接头在这类DVI接口上使用模拟信号。

 为了实现符合DVI标准，显卡在硬件上必须支持最低25．175MHz的带宽，这是实现最低的640×480＠60Hz分辨率画面的条件。目前的DVI 1．0标准规定的最大单通道带宽为165MHz，也就是在大多数情况下实现1600×1200的分辨率。

    显示一个高分辨率画面需要一个高带宽信号，不过将数据以高带宽传输并不是一个简单的工作，需要用心设计传送器和接收器，甚至是显卡的PCB线路（这也是成功的关键）。一个高质量的传送器必须可以产生干净的信号，不过信号可以因为电路板设计的拙劣而“变形”和“扭曲”。

    为了实现高分辨率画面，我们就需要对传送器进行测试，来确保它可以产生干净的信号；同时也需要对显示器的接收器做测试，来保证它可以干净的对信号解码并显示出尽可能完美的画面。
